OSCILLATEUR CMS
PAQUET DE 4 PANSEMENTS 5,0 x 3,2

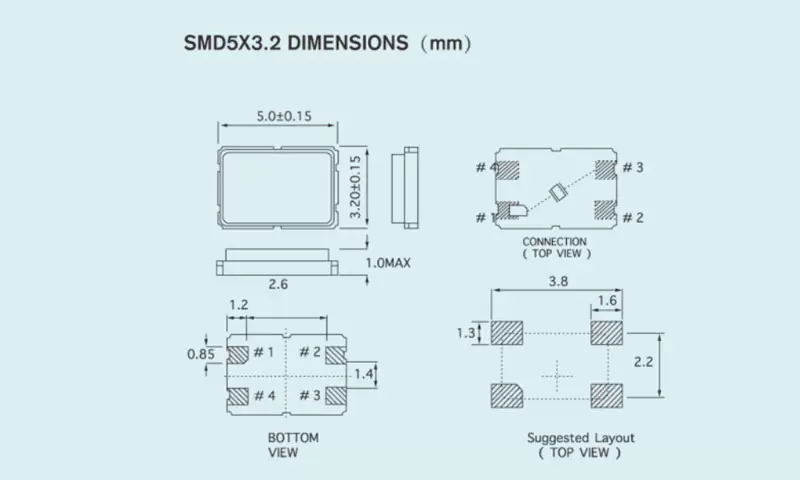

UNITÉ EN CRISTAL DE QUARTZ SMD5.0x3.2
| TAPER | SMD5.0x3.2 |
| Gamme de fréquences | 6 MHz à 125 MHz |
| Cristal taillé et mode | AT/FUND et 3e Overtone |
| Tolérance de fréquence (à 25 °C) | ±5 ppm à ±30 ppm, ou préciser |
| Caractéristiques de fréquence et de température | ±10 ppm (-20℃-70℃) ; ±30 ppm (-40 ℃ à 85 ℃) |
| Plage de températures de fonctionnement | -40℃~+125℃ |
| Plage de durée de conservation | -55℃~+125℃ |
| Résistance série équivalente (ESR) | Voir le tableau |
| Capacité de charge (CL) | 6pf~∞ |
| Capacité shunt (Co) | <5pf |
| Résistance d'isolement | >500 MΩ à 200 V CC |
| Niveau de conduite | 10 μW ~ 300 μW |
| Âge (année) | ±3 ppm (année) |
FRÉQUENCES VS RÉSISTANCE SÉRIE ÉQUIVALENTE
| Fréquence (MHz) | Mode | ESR (Ω) SMD 5,0 x 3,2 |
| 6 000 ≤ f | AT/FONDS | ≤500 |
| 6 000 < f < 20 000 <="" td=""> | AT/FONDS | ≤ 80 |
| 20 000 ≤ f < 40 000 | AT/FONDS | ≤ 40 |
| 40 000 ≤ f < 80 000 | 3e harmonique | ≤60 |
| 8 000 ≤ f < 12 000 | AT/FONDS | |
| 12 000 ≤ f < 20 000 | AT/FONDS | |
| 20 000 ≤ f < 30 000 | AT/FONDS | |
| 30 000 ≤ f < 54 000 | AT/FONDS | |
| En plus des paramètres énumérés dans le tableau, il peut être conçu en fonction des besoins du client. | ||
