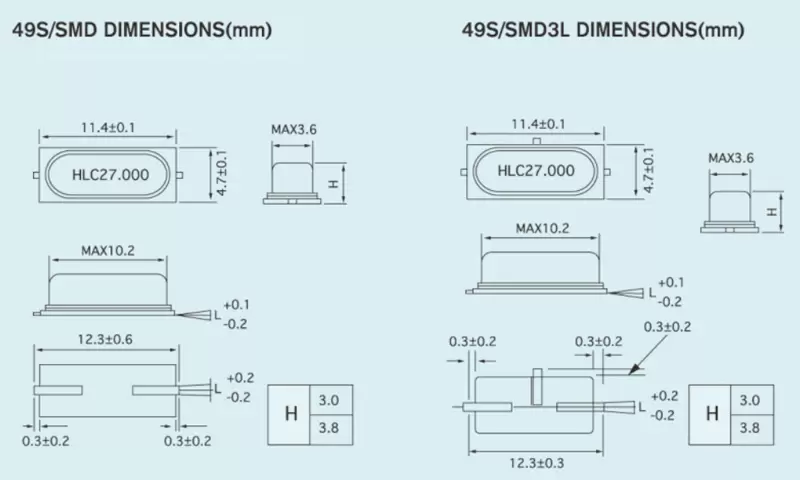

UNITÉ DE CRISTAL OUARTZ HC-49S/SMD

TAPER	HC-49S/SMD
Gamme de fréquences	3,5 MHz à 125 MHz
Cristal taillé	AT;BT
Tolérance de fréquence (à 25 °C)	±5 ppm à ±30 ppm
Caractéristiques de fréquence et de température	"AT : ±2,5 ppm (0℃-50℃) ; +5 ppm (-10℃-60℃) ; +10 ppm (-20℃-70℃) ; +30 ppm (-40℃-85℃)"BT : ±100 ppm (-20℃-70℃) ;
Plage de durée de conservation	-40℃~+85℃
Résistance série équivalente (ESR)	Voir le tableau
Capacité de charge (CL)	4pf~∞
Capacité shunt (Co)	<5pf
Résistance d'isolement	>500 MΩ à 100 V CC
Niveau de conduite	1 μW ~ 100 μW
Âge (année)	±3 ppm (année)

FRÉQUENCES VS RÉSISTANCE SÉRIE ÉQUIVALENTE

Fréquence (MHz)	Mode	ESR(Ω)
3,500 ≤ f < 4,000	AT/FONDS	150~100
4,000 ≤ f < 6,000	AT/FONDS	100~60
6 000 ≤ f < 10 000	AT/FONDS	60~50
10 000 ≤ f < 15 000	AT/FONDS	50~30
15 000 ≤ f < 35 000	AT/FONDS	≤ 25
21 000 ≤ f < 40 000	BT/FONDS	≤ 40
25 000 ≤ f < 100 000	3e harmonique	80~60
En plus des paramètres énumérés dans le tableau, il peut être conçu en fonction des besoins du client.
