Name: Sortie différentielle des oscillateurs à cristal CMS
Uploaded: 2026-01-19T11:25:36+08:00

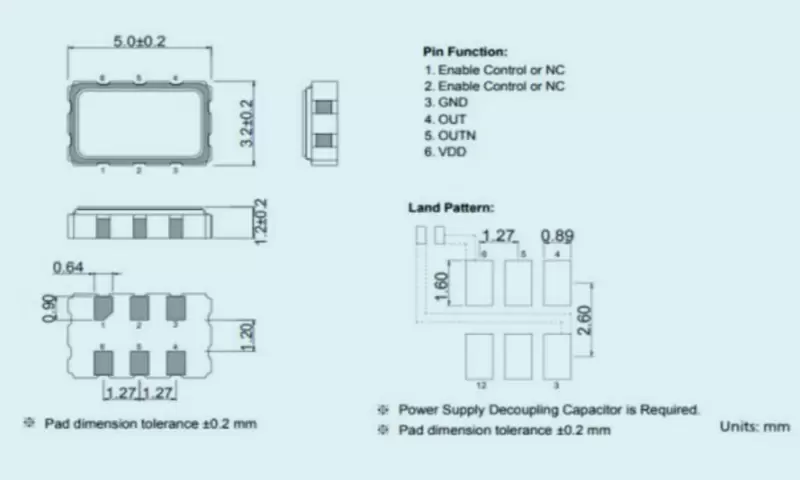

Sortie différentielle des oscillateurs à cristal CMS LV5.0x3.2

ltem	Série	5032
Type de sortie		LVPECL	LVDS	HCSL
Fréquence Renge(F0)		25 MHz à 200 MHz	25 MHz à 200 MHz	25 MHz à 200 MHz
Stabilité de fréquence		+/-25 ppm +/-50 ppm ou préciser
Plage de température de fonctionnement (TOPR)		-40℃~+85℃, -40℃~+125℃ ou préciser
Plage de température de stockage (TSTG)		-55℃~+125℃
Tension d'alimentation (VDD)		2,5 V ou 3,3 V ±10 %
Courant d'alimentation (lDD)		80 mA max.	80 mA max.	30 mA max.
Courant de veille (STD)		10 μA max.
Symétrie de sortie (Sym)		40 % à 60 % 45 % à 55 % (à 1/2 VDD)
Temps de montée (Tr)		10 ns max (10 % VDD ~ 90 % VDD)
Temps d'automne (Tf)		10 ns max (10 % VDD ~ 90 % VDD)
Tension de sortie	VOH (typique) VOL(typique)	VDD -1,025 V VDD -1,62 V	1,6 V 0,9 V	0,74 V 0
Charge de sortie		50Ω	100 Ω	50Ω
Temps de démarrage (TS)		10 ms max
Fonction veille (à trois états)		Broche 1, Broche 2 = H (+0,7 VDD min) ou Ouvert - Broche 4, Broche 5 = Fonctionnement Broche 1, Broche 2 = L (+0,3 VDD max) ---- Broche 4, Broche 5 = Haute impédance
Gigue de phase (12 kHz ~ 20 MHz)		1 ps max
En plus des paramètres énumérés dans le tableau, il peut être conçu en fonction des besoins du client.
