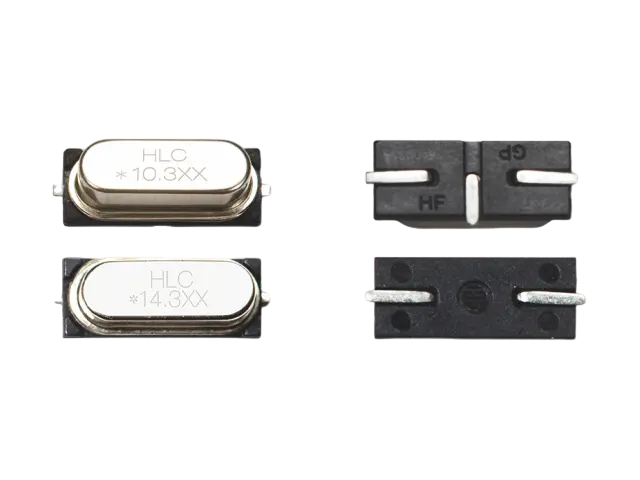

Name: Résonateur à cristal de quartz HC-49S/SMD
Uploaded: 2026-06-05T17:25:04+08:00

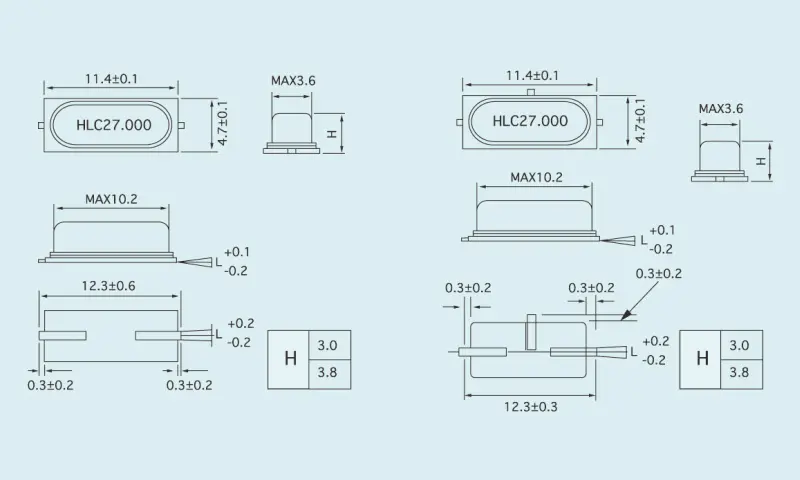

Résonateur à cristal de quartz HC-49S/SMD HC-49S/CMS

TAPER	HC-49S/CMS
Gamme de fréquence	3,5 MHz ~ 125 MHz
Cristal taillé	À; BT
Tolérance de fréquence (à 25°C)	±5 ppm ~ ±30 ppm
Caractéristiques de température de fréquence	À : ±2,5 ppm (0°C - 50°C) ; ±5 ppm (-10°C - 60°C) ±10 ppm (-20°C - 70°C) ; ±30 ppm (-40°C - 85°C) BT : ±100 ppm (-20°C-70°C) ;
Durée de stockage.Plage	-40°C ~ ±85°C
Résistance série équivalente (ESR)	Voir le tableau
Capacité de charge (CL)	4pf ~ ∞
Capacité de shunt (Co)	< 5pf
Résistance d'isolation	> 500 MΩ à 100 V CC
Niveau de conduite	1 μw ~ 100 μw
Vieillissement (année)	±3 ppm (année)

Fréquences vs résistance série équivalente

Fréquence (MHz)	Mode	RSE (Ω)
3.500 ≤ f < 4.000	AT/FONDS	150 ~ 100
4.000 ≤ f < 6.000	AT/FONDS	100 ~ 60
6.000 ≤ f < 10.000	AT/FONDS	60 ~ 50
10 000 ≤ f < 15 000	AT/FONDS	50 ~ 30
15 000 ≤ f < 35 000	AT/FONDS	≤ 25
21 000 ≤ f < 40 000	AT/FONDS	≤ 40
25 000 ≤ f < 100 000	3ème harmonique	80 ~ 60
En plus des paramètres répertoriés dans le tableau, il peut être conçu en fonction des besoins du client.

Consultez un représentant commercial pour d’autres spécifications.
