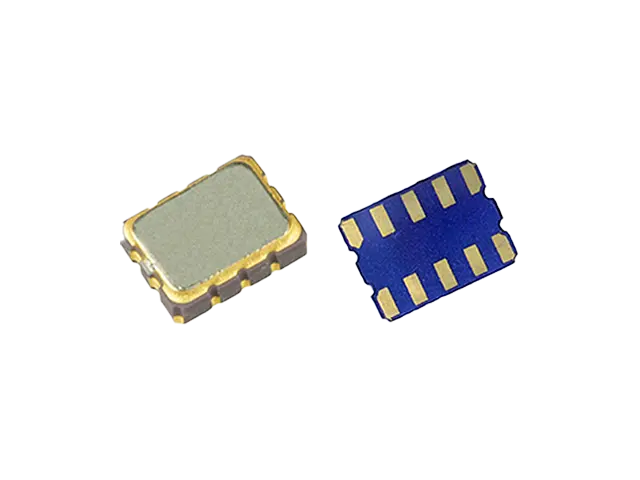

Name: Résonateur à cristal de quartz RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: Les résonateurs à cristal HLC RTC offrent une fonctionnalité d'horloge en temps réel précise, une faible consommation d'énergie et des performances de synchronisation fiables.

Spécifications électriques	Symbole	Condition	Notation	Unité
Tension d'alimentation	VDD	Entre VDD et GND	-0,3 ~ 6,5	V
Tension d'alimentation	VBAT	Entre VBAT et GND	-0,3 ~ 6,5	V
Tension d'entrée	Vin	Broches FOE, SCL, SDA	GND = 0,3 ~ 6,5	V
Tension de sortie①	Vout1	Broche FOUT	GND=0,3 ~ DD+0,3	V
Tension de sortie②	Vout2	Broches SDA et/INT	GND = 0,3 ~ 6,5	V
Plage de température	Stockage	Lorsqu'il est stocké séparément, sans emballage	-55 ~ 125	°C
Stabilité de fréquence	△f/f	Ta=0°C à +50°C, VDD=3,0V	-3,4 ~ 3,4	ppm
Stabilité de fréquence	△f/f	Ta=-40°C à +85°C, VDD=3,0V	-5 ~ 5	ppm
Caractéristiques fréquence/tension	f/V	Ta=+25°C, VDD=2,0V à 5,5VC	±1,0 Max.	ppm/V
Symétrie (cycle de service)	Tw/T	50 % du niveau VDD	40 ~ 60	%
Temps de montée pour SCL et SDA	Tr		0,3 maximum.	nous
Temps de chute pour SCL et SDA	Tf		0,3 maximum.	nous
Fréquence d'horloge SCL	fsCL		400 maximum.	KHZ
Heure de configuration des conditions de démarrage	tSU;STA		0,6 minutes	nous
Temps de maintien de la condition de démarrage	tHD;STA		0,6 minutes	nous
Temps de configuration des données	tSU;DAT		100 minutes	ns
Temps de conservation des données	tHD;DAT		0 minute	ns
Temps d'inactivité du bus entre les conditions de démarrage et d'arrêt	tBUF		1,3 minutes	nous
Heure à laquelle SCL = "L"	tFAIBLE		1,3 minutes	nous
Heure à laquelle SCL = "H"	cuisse		0,6 minutes	nous
Heure de début des oscillations	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	1 maximum	s
Heure de début des oscillations	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	3 maximum	s
Vieillissement à 25°C 1ère année (Max)			±3,0 maximum	ppm
Précision du capteur de température	Capteur T	VDD=3,0 V	±5,0 Max.	°C
En plus des paramètres répertoriés dans le tableau, il peut être conçu en fonction des besoins du client

DTCXO 32,768 kHz intégré
Prend en charge le mode haute vitesse du I 2C-Bus (jusqu'à 400 kHz)
Fonction d'interruption d'alarme pour les réglages du jour, de la date, de l'heure et des minutes
Interruption de la minuterie de réveil
Fonction d'interruption de mise à jour de l'heure pour les secondes, les minutes
Sortie 32,768 kHz à compensation de température avec fonction OE (broches FOE et FOUT)
Correction automatique des années bissextiles (de 2000 à 2099)
Large plage de tension d'interface : 2,5 V à 5,5 V
Large plage de tension de chronométrage : 1,6 V à 5,5 V
Faible consommation de courant : 0,90 uA / 3 V (Typ.)
Circuit de commutation de sauvegarde intégré.
